一、應用范圍：
???????

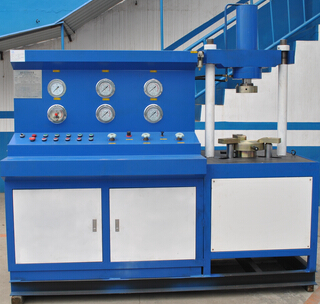

濟南思明特液壓測試臺主要用于各種閥體，水壓、密封試驗。 用于檢測閘閥、球閥、蝶閥、針閥等相關閥門的密封性能。本試驗機完全符合相關國家標準，參數可根據需求定制。適用于不同壓力等級。通過模擬閥門在實際工作環境中所承受的壓力和流量條件，對閥門的密封性、耐久性和性能進行全面的測試。
二、控制方式
分手動控制、電腦控制兩種。電腦控制系統由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制。能夠精確控制壓力的精度，保壓效果好，實時自動補壓。多路多工位，各路試驗可同時進行互不影響。實驗數據和圖形自動記錄并保存在計算機中。手動控制，plc控制及計算機控制方式可以任意選擇。 按照國家GB/T13927-92《通用閥門壓力試驗》和ZBJ16006-90《閥門的試驗與檢測》等標準，參照國際標準ISO5208《工業用閥門的壓力試驗》和美國石油學會標準API1598《閥門檢驗和試驗》的標準規范要求而研制產品。
三、型號選擇
| 型號 |
測試壓力MP |
測試介質 |
夾緊方式 |
測試口徑 |
| SUP_FM_100 |
25 |
清水 |
下壓式 |
DN15-DN100 |
| SUP_FM_200 |
15 |
清水 |
雙三爪抱緊 |
DN100-DN200 |
| SUP_FM_300 |
15 |
清水 |
雙三爪抱緊 |
DN200_DN300 |
| SUP_FM_450 |
15 |
清水 |
雙三爪抱緊 |
DN300-DN450 |
閥門壽命試驗機用于檢測閥門的使用壽命，可進行閥門的疲勞開關強度試驗，對于檢測閥門開關壽命有重要作用，閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力?？蛇M(jìn)行閥門的開關扭矩，閥門開關行程，閥門轉速進行設定。用于檢測壽命試驗
調節閥閥體氣密性試驗機用于各種調節閥、截止閥、止回閥、旋塞閥、球閥、閥組等高壓閥門，氣瓶閥和瓶頭閥及儀表閥門的閥體強度試驗與高低壓氣密性能試驗。本試驗機參數可調，輸出壓力、保壓時間、允許壓降等參數可在允許范圍類自由設定。 系統可以根據需要配置有自動液壓夾緊工裝用于被測件液壓夾緊。進行壓力的測試與試驗。
